本节主要介绍创建机械工程视图。

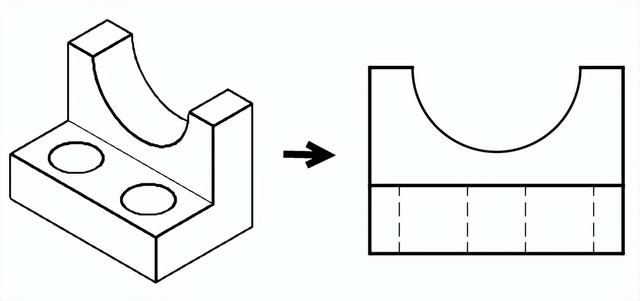

基础视图
基础视图是三维实体转换工程视图的第一个视图,其主要反映了三维实体的基本外形结构。

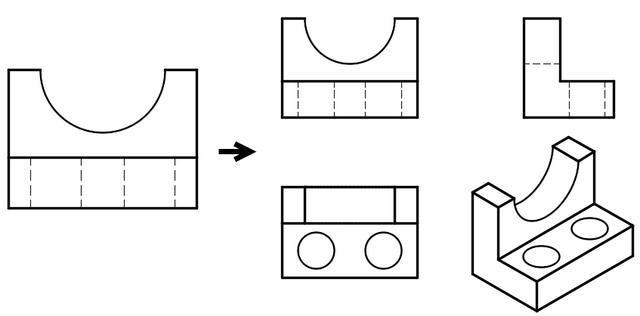

投影视图
以父视图为参考对象,创建出父视图各投射方位上的视图就是投影视图。

剖视图
用假象的平面将三维实体进行剖切操作,再使用正投影的方式得到的视图就是剖视图。剖视图主要有全剖视图、半剖视图、阶梯剖视图、局部剖视图等基本类型。

局部放大视图
将指定视图的局部结构用大于原视图比例的方式来表达的视图就是局部放大视图。

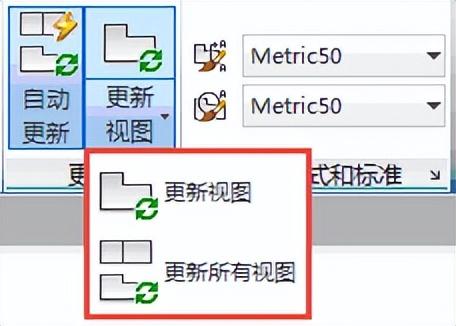

更新视图
使用***utoC***D创建的工程视图都将与三维实体模型具有参数关联的特性,当三维实体模型的结构被修改后,其转换的工程视图都可以通过更新的方式来自动获得修改。另外,父视图编辑修改后,其子视图也可通过更新的方式来自动获得修改。工程视图的更新方式主要有自动更新和手动更新两种。自动更新为系统默认的更新方式,它会更新当前零件模型的所有工程视图,而手动更新则只更新指定的工程视图。
