元器件是所有电子设备的基础，安防系统维修，离不开安防设备，虽然我们重点不是维修设备，但是作为系统维修技术员，了解一些元件器基础知识，在维修的过程中往往事半功倍。
设备是安防系统基础的话，线缆就是整个系统的中枢神经，将这些设备连接起来。了解各种线缆特性，有助于我们整个系统的维修。
2.1.2电阻标注的读识
1.电阻的主要参数
电阻的主要参数有标称阻值、额定功率、允许误差。
（1）电阻值的基本单位是欧姆，用“Ω”表示，常用的单位还有千欧（?）和兆欧（?），它表现为导体对电流的阻碍能力，电阻上标有的电阻数值是电阻的标称阻值。
（2）电阻的标称阻值和它的实际阻值会有偏差，这个偏差在允许范围内就是允许误差。
（3）电阻的额定功率是在规定的工作温度范围内，电阻能长期可靠地工作所能承受的最大功率，常用的有1/16W、1/8W、1/6W、1/4W、1/2W、1W、2W、3W等等。
2.插件电阻的标注方法
电阻的标注方式有直标法、文字符号法、数标法、色环法。对于特别小的贴片电阻还有一些特殊的标注。
直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。如2.7?±5%。
文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号：DFGJKM允许偏差分别为：±0.5%、±1%、±2%、±5%、±10%、±20%。如下图2-4。
图2-4
数标法：在电阻上用三位数标注的方法。从左到右第一、二位为有效值，第三位为乘以10的多少次方，即零的个数，单位为欧。偏差通常采用文字符号表示。如102K（1?±10%，J表示误差±5%，K表示误差±10%，M表示误差±20%）。
色环法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。色环法的基本单位是“欧姆”，国外电阻大部分采用色标法。
当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘以10的多少次方，第四位为允许偏差。
当电阻为五环时，最后一环与前面四环距离较大。前三位为有效数字，第四位为乘以10的多少次方，第五位为允许偏差。

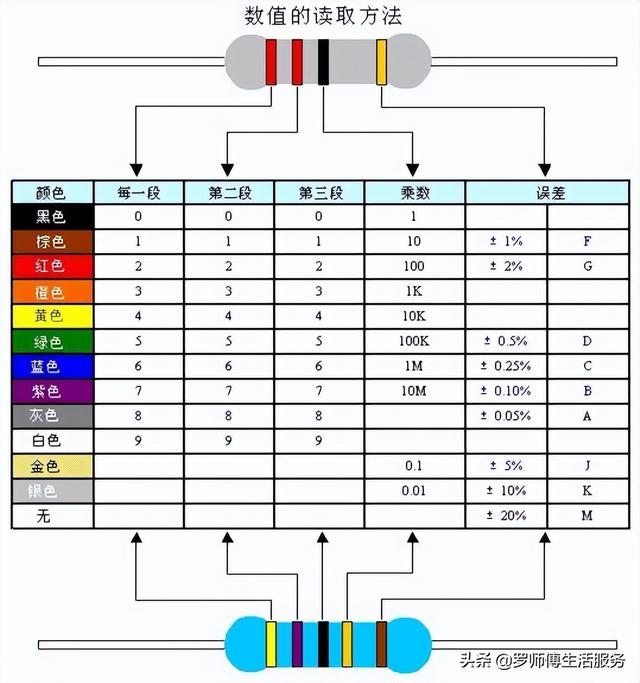

图2-5
如下图2-6的电阻值为27×103=27000Ω±0.5%。对于精密度电阻的色环标志常用五个色环表示，如图2-7的电阻值为175×10-1=17.5Ω±1% 。第一至第三色环表示电阻的有效数字，第四色环表示乘以10的多少次方，第五色环表示允许偏差。

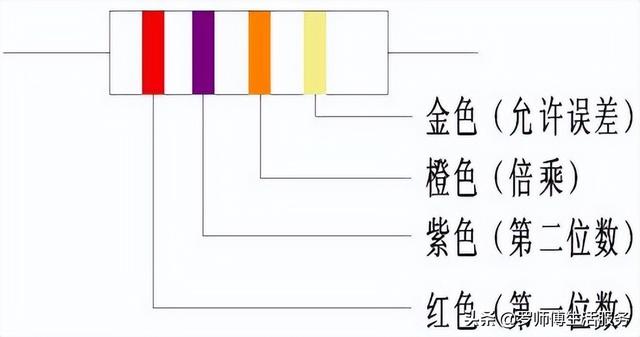

图2-6 四色环
图2-7 五色环
3.贴片电阻标注方法
贴片电阻常见的标注方法有：常规3位数标注法、常规4位数标注法，以及2位数字后面加1位字母表示法。带字母的标注方法没有直接数字标注的来得直观方便。

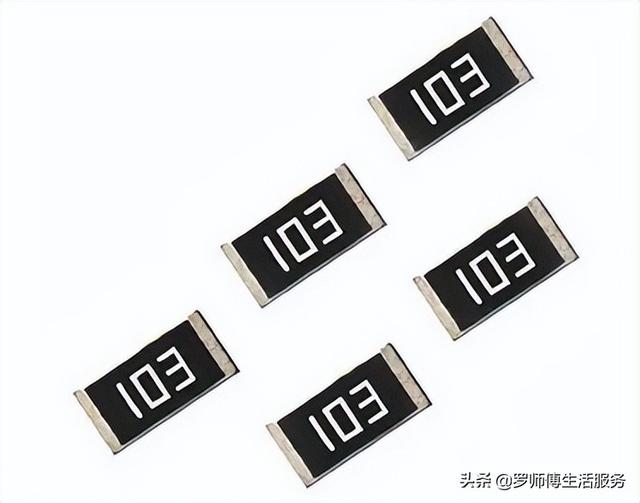

3位数标注法：前两位数字代表电阻值的有效数字，第三位数字表示乘以10的多少次方，单位Ω。当电阻小于10Ω时，在3位数标注法中用R表示电阻值小数点的位置。如图2-8，103表示10×103=10000Ω=10?，1R0表示1.0Ω。
图2-8
4位数标注法：前三位数字代表电阻值的有效数字，第四位数字表示乘以10的多少次方，单位Ω。读识方法与3位数标注法相似。
2位数字加1位字母表示法：这种方法前面两位数字是数字代码，而不是表示电阻值的有效数字，后面的字母表示有效数字后面应乘以10的多少次方，单位Ω。具体数字代码对应的有效数字可以查询精密贴片电阻数字代码表。如03C表示105×102=10500=10.5?
